NHS系列交流浪涌保護器
NHS系列交流電源防雷模塊
標稱放電電流為60KA及以上的防雷模塊適用于重要場所的總電源防雷保護；標稱放電電流為20~40KA的防雷模塊適用于各種電源系統（如UPS電源、機房電源等）的防雷保護；標稱放電電流為5KA、10KA的防雷模塊適用于各種電源的防雷保護；該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。

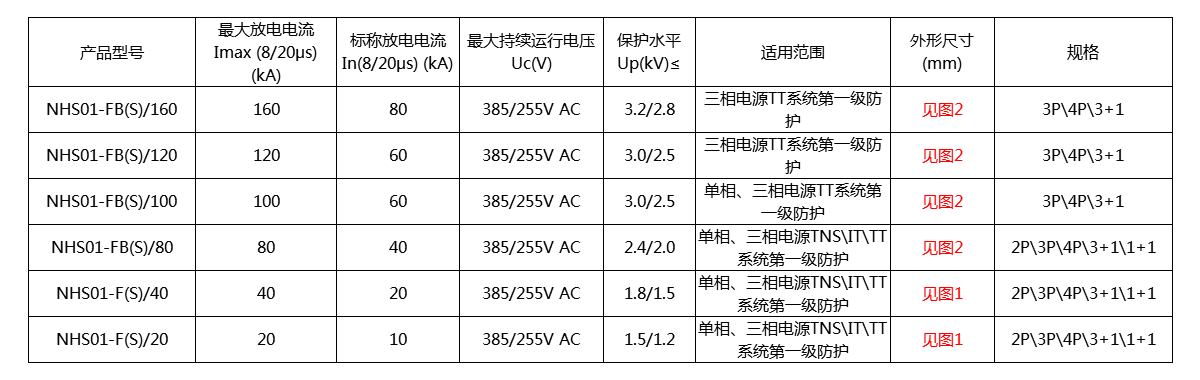

安裝技術參數
圖1 NHS-F系列電涌保護模塊外形尺寸
圖2 NHS-FB系列電涌保護模塊外形尺寸
常用模式接線圖
|
模塊組合方式 |
適用供電系統接入方式 |
模塊導線連接圖 |
|
4 |
三相TN-S、TN-C-S；RCD之后：TT、IT(有N線) |
圖4 |
|
3+1(NPE) |
三相(RCD之前)：TT、IT(有N線) |
圖5 |
|
3 |
三相TN-C、IT(無N線) |
圖6 |
|
2 |
單相TN-S、TN-C-S；RCD之后：TT、IT(有N線) |
圖7 |
|
1+1(NPE) |
單相(RCD之前)：TT、IT(有N線) |
圖8 |
注：FA模塊三相TN-S、TT參照圖4，三相TN-C參照圖6，單相TN-S、TT參照圖7。
安裝技術參數
|
相應Imax值 的模塊 |
端子接線(多股銅芯)截面積（mm2） |
遙信端子接線 (銅芯)截面積（mm2） |
安裝尺寸 |
|
|
L連接導線 |
PE連接導線 |
|||
|
160 kA |
≥16 |
≥25 |
≥1.5 |
35mm 標準導軌 |
|
120 kA |
≥16 |
≥25 |
≥1.5 |
|
|
80 kA |
≥16 |
≥25 |
≥1.5 |
|
|
60 kA |
≥10 |
≥16 |
≥1.0 |
|
|
40 kA |
≥10 |
≥16 |
≥1.0 |
|
|
20 kA |
≥10 |
≥16 |
≥1.0 |
|
外形尺寸
|
組合方式 |
4 |
3 |
2 |
1 |
|
FB外形尺寸(mm) |
144×93.5×69 |
108×93.5×69 |
72×93.5×69 |
36×89×69 |
|
F外形尺寸(mm) |
72×91×66 |
54×91×66 |
36×91×66 |
18×90×66 |
