信號浪涌保護器
NHS01-SV系列信號防雷器特別適用視頻監控系統中,對視頻監控信號處理設備的雷電過電壓保護,防止雷電感應電壓通過信號回路損壞設備。NHS01-SV系列信號防雷器采用多級保護原理設計,串接在監控設備前端,當受到雷擊等過電壓時,信號防雷器動作,將過電壓抑制在設備耐壓范圍內,從而保證設備正常運行。
網絡信號防雷器是浪涌保護器的一種,主要用來針對網絡系統所采取的防雷措施。網絡信號防雷器主要包括百兆網絡防雷器,千兆網絡防雷器,單口網絡防雷器,24口網絡防雷器,網絡交換機防雷器,信號浪涌保護器。10/100網絡信號防雷器是依據IEC通訊網絡防雷器的標準設計,適用于10BASE T或10/100M自適應以太網的電涌保護。標準RJ45接口,保護線路有4芯線路保護(1,2,3,6), 8芯線路全保護,可即插即用,響應快、鉗位電壓低、傳輸信號速率高。對終端PC網卡、網絡機房網絡交換機、服務器及其他網絡接口設備的雷擊或其他電涌保護。
音頻信號防雷器是專門為模擬信號傳輸以及數據采集、控制系統、高檔生活區門禁系統、顯示器、有線電視網絡設備、各種音頻設備的防雷擊電磁脈沖保護。產品具有粗保護和細保護兩級防護功能,第一級為粗保護,用于泄能;第二級為細保護,用于鉗位。前后兩級通過耦合,使防雷器真正起到理想的防雷效果。其低限制電壓和快速響應適用于Modem、DTU、DDN專線、傳真機、電話機等RJ11接口,防止雷電過電壓通過信號回路損壞設備。
天饋線防雷器主要用于沿各種天饋線線路侵入設備的雷電(過電壓)防護,如天饋信號設備(GSM、CDMA、WCDMA、CDMA2000、TD-SCDMA等移動通信設備和有線電視等)。
NHS01-SV系列信號防雷器產品技術參數

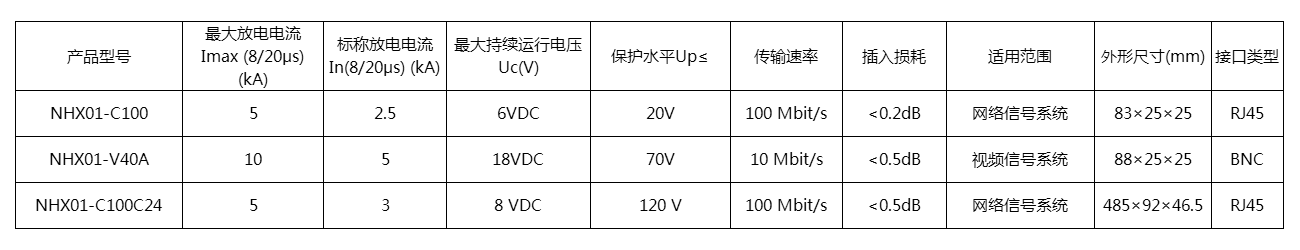

網絡信號防雷器產品技術參數

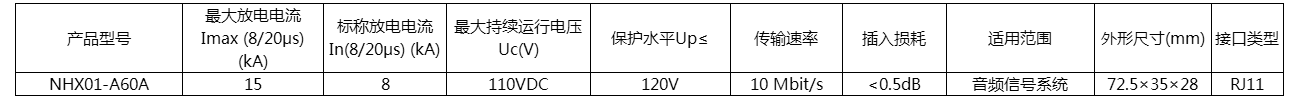

音頻信號防雷器產品技術參數

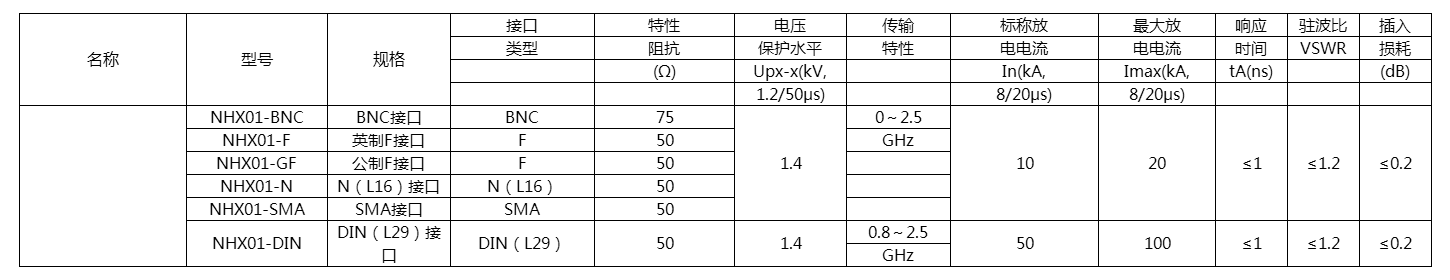

天饋系列防雷產品技術參數

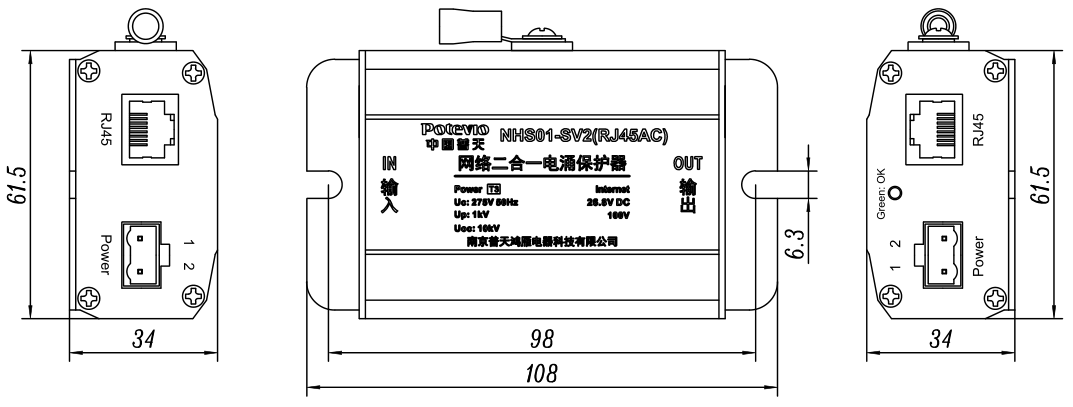

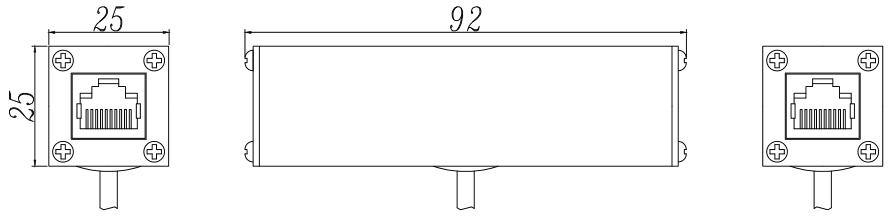

NHS01-SV2(RJ45AC)、NHS01-SV2(RJ45DC)產品外觀尺寸圖

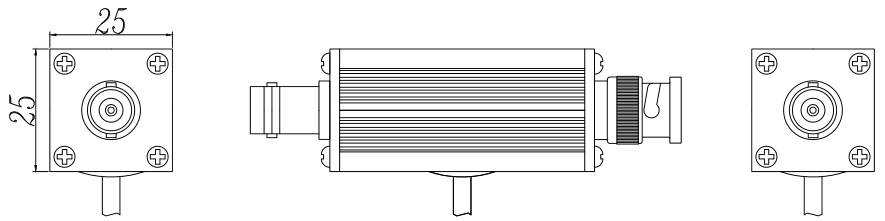

NHS01-SV2(AC)產品外觀尺寸圖
NHS01-SV3(AC)產品外觀尺寸圖

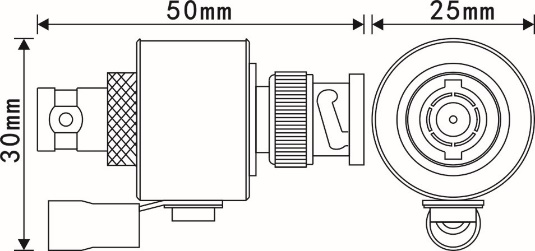

NHX01-V40A產品外觀尺寸圖
NHX01-C100產品外觀尺寸圖
NHX01-A60A產品外觀尺寸圖

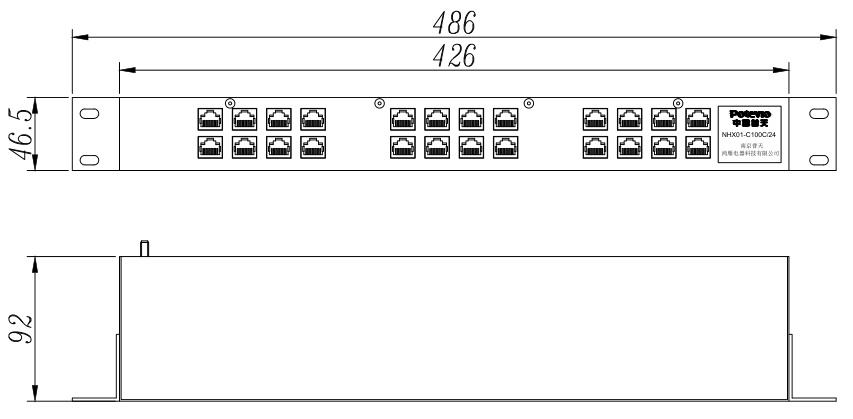

NHX01-C100C24產品外觀尺寸圖
安裝接線示意圖

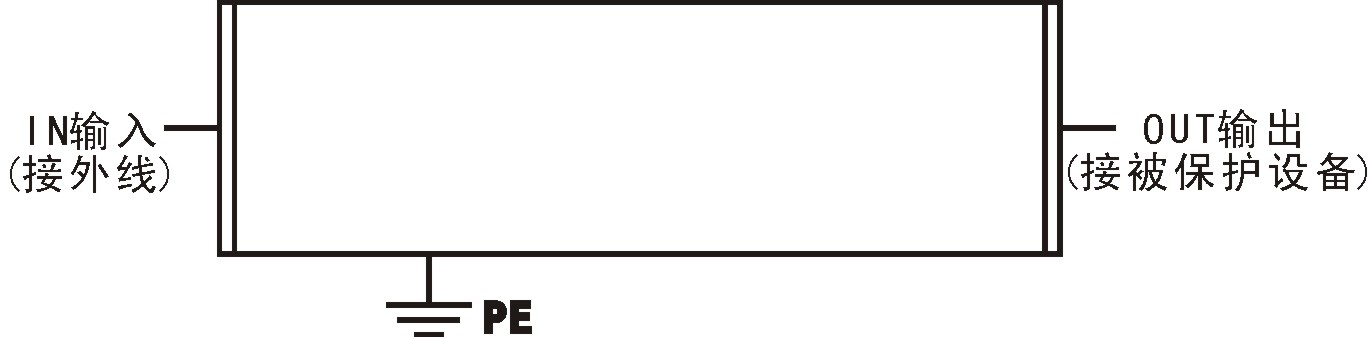

信號類防雷產品安裝接線接線示意圖

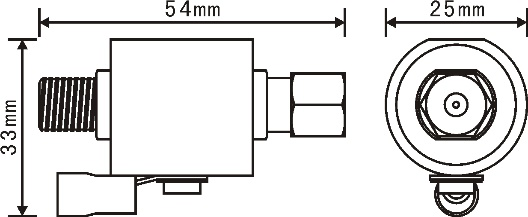

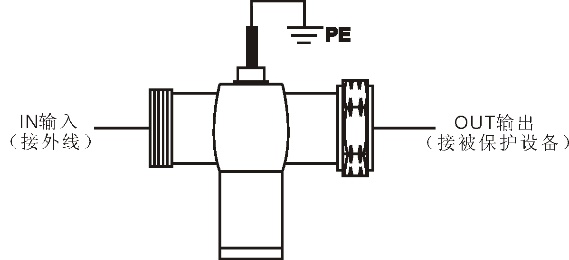

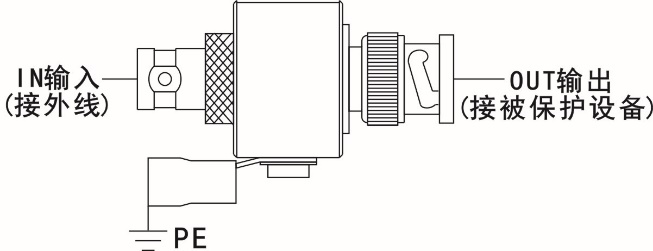

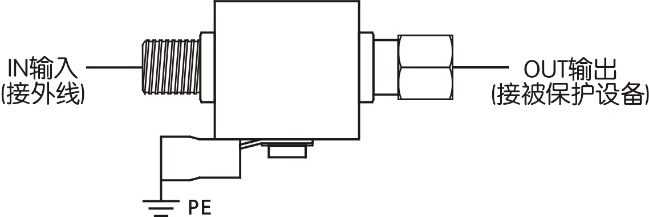

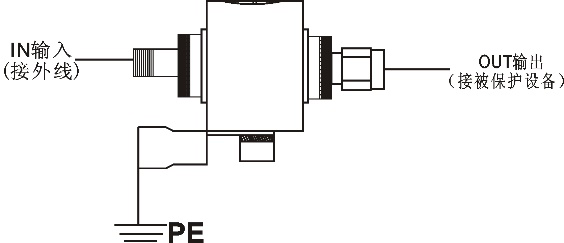

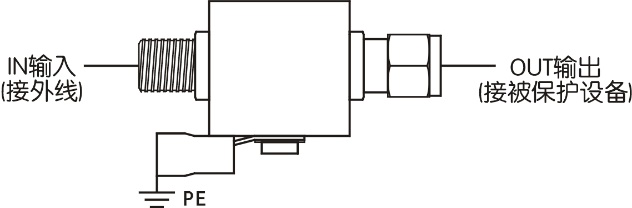

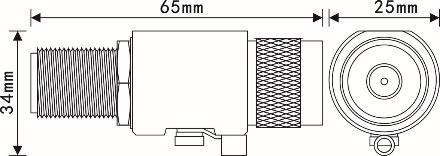

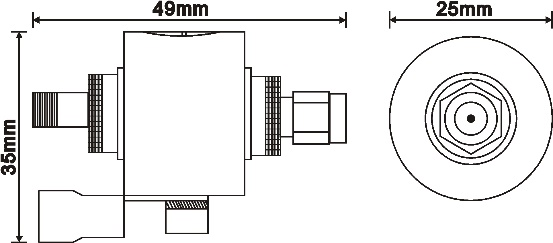

天饋產品尺寸圖 天饋產品安裝示意圖
1、BNC接口 1、BNC接口
2、英制F接口 2、英制F接口
3、公制F接口 3、公制F接口
4、N(L 16)接口 4、N(L 16)接口
5、SMA接口 5、SMA接口
6、DIN(L29)接口 6、DIN(L29)接口
